YF11系列圓形分離電連接器接插件適用于軍用電子系統與地面設備的電路連接，以及其它工業設備的電氣連接，并可作瞬間機械分離。連接方式為旋插，分離方式為拉索機械解鎖，強制分離。三頭螺紋連接，體積小，重量輕，高密度，規格品種齊全，具有防誤插功能。可快速連接和快速拆卸，有防松機構。導線端接方式為后松后卸壓接式。本系列的產品為圓形分離插頭，與Y38系列圓形電連接器對應規格的插座配合使用。
YF11系列圓形分離電連接器型號標志如下：
型號標志 YF 11 C － 25 61 T K
① 圓形分離電連接器
② 設計序號

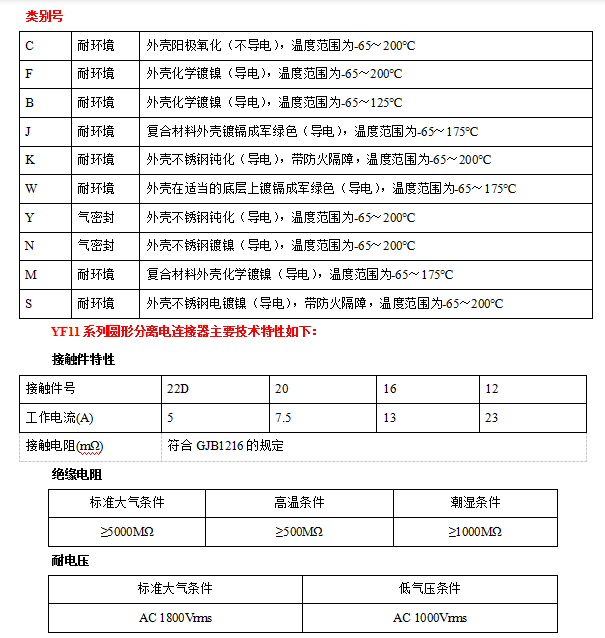

③ 類別號：C,F,B,J,K,W,Y,N,M,S（詳見下表）
④ 定位鍵轉位：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ
⑤ 殼體號： 13,17,25
⑥ 芯數：10,26,61,75
⑦ 電連接器類別：T-插頭，Z-插座
⑧ 接觸件類型：J-插針，K-插孔
外殼間電連續性 按類別號不同，分別不大于1mΩ、2.5 mΩ、10 mΩ
抗電磁干擾 100MHz 最小衰減90dB
1000MHz 最小衰減85dB
6000MHz 最小衰減66dB
10000MHz 最小衰減65dB
機械分離力 29.4～88.3N
機械壽命 500次
執行標準：Q/Ag1.096-2003《YF11系列分離電連接器詳細規范》
