軍用分離脫落電連接器接插件通常是軍用低頻分離脫落電連接器，即使用頻率在3MHz以下的分離脫落電連接器接插件和高頻分離電連接器接插件。常用的分離脫落電連接器接插件基本結構由接觸件、殼體件、絕緣件、連接機構及附件組成。

1、接觸件

它是連接器完成電連接功能的核心零件。一般由陽性接觸件和陰性接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接。

陽性接觸件為剛性零件，其形狀為圓柱形（圓插針）。陽性接觸件一般由黃銅、錫青銅制成。

陰性接觸件即插孔，是接觸對的關鍵零件，它依靠彈性結構在與插針插合時發生彈性變形而產生彈性力與陽性接觸件形成緊密接觸，完成連接。插孔的結構種類很多，有切槽收口式、單簧片式以及雙曲面線簧插孔等。

分離脫落電連接器的接觸件端接方式通常有焊接式及壓接式。對焊接式接觸件，導線是焊接在接觸件焊槽內的，接觸件不可拆卸。

壓接式接觸件，導線是壓接在接觸件壓接筒內；接觸件是可拆卸的，可通過接觸件拆卸工具，將其與電連接器分離。

可拆卸接觸件既可以是前卸式，也可以是后卸式，這取決于接觸件的拆卸是需要插入到電連接器的前部還是后部。

在選用時，可考慮電連接器的使用環境及對現場維修的要求，來決定電連接器的端接方式。

2、絕緣安裝板

絕緣安裝板也常稱為基座或絕緣體，它的作用是使接觸件按所需要的位置和間距排列，并保證接觸件之間和接觸件與外殼之間的絕緣性能。良好的絕緣電阻、耐電壓性能以及易加工性是選擇絕緣材料加工成絕緣體的基本要求。

3、殼體

也稱外殼，是連接器的外罩，它為內裝的絕緣安裝板和插針提供支撐及機械保護，提供插頭和插座插合時的對準；同時插座上留有安裝位置，可以將連接器固定到設備上。

4、連接機構

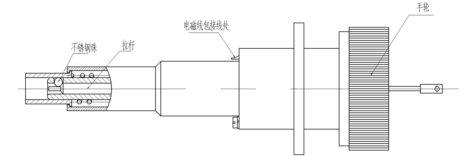

連接結構通常指中心拉桿結構和手輪共同組成的組件（見圖6-1），是多數分離脫落電連接器的連接、鎖緊和分離機構，是保證插頭與插座可靠連接、鎖緊和防松的裝置。

5、附件

附件分結構附件和安裝附件。結構附件如卡圈、定位鍵、定位銷、導向銷、聯接環、電纜罩、電纜夾、密封圈和密封墊等。安裝附件如螺釘、螺母、螺桿和彈簧圈等。附件大都為標準件和通用件。
