上篇，我們簡述了“常見的射頻連接器接插件有幾種？”，接下鵬基精密小編繼續給大家分享“常見連接器接插件轉接頭、饋線 及工程應用詳解”。

一、連接器接插件轉接頭（轉接器）

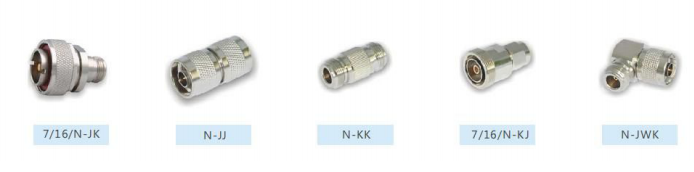

連接器接插件轉接頭在通信傳輸系統中主要用于連接器與連接器之間的連接，對連接器起轉接作用。用于連接不同類型接頭，常用的有雙陰頭（用于兩根饋線的對接等）、直角轉接頭（用于施工中避免轉彎造成饋線損壞）、7/16 轉接頭（用于基放等設備中 DIN 接頭和 N 型頭的對接）。部分圖解如下：

平常用到的主要有普通電纜（8D,1/2”，1/2”超柔，7/8，7/16”，13/8”）和泄漏電纜（13/8”，5/4”），8D,1/2”超柔饋線，柔軟度高，因此主要用作跳線，個別情況在建筑結構復雜區域過彎，相對信號損耗較高。

平時室內分布建設中一般使用 1/2”和 7/8”饋線進行信號傳輸，7/16 基站上用的多，13/8 偶爾會在大型場所作為主干用。泄漏電纜一般在隧道等用的多。

饋線轉彎半徑：7/8 饋線大于 120mm，1/2 饋線大于 70mm，8D 饋線大于 50mm；

1/2"饋線尺寸：1.27cm

7/8"饋線尺寸：2.2225cm

13/8"饋線尺寸：4.1275cm

（注：1"=1in=1inch=1 英寸=2.54cm=0.0254m）

8D 饋線接地用圓柱形 N-50KK 直通頭進行饋線接地，即將 8D 饋線截斷，饋線截斷端線頭分別制作 N-J8C接頭，中間用 N-50KK 直通頭串接，再用喉箍把地線銅蕊線固定在直通頭上；

N、DIN、SMA 等指的是接頭的種類

1/2、7/8 等指的是饋線的種類

J、K 指的是陽頭（公頭，有針的那種）、陰頭（母頭，有孔的那種）

RP 指的是反接頭（似乎是國人自己定義^_^）

因此我們平常的接頭可以詳細分解：

N-J-1/2，指的是 1/2 饋線上的接頭，接頭為 N 型，陽頭（最為常用）

7/8DIN-J，指的是 7/8 饋線上的接頭，接頭為 DIN 型（較大），陽頭

N-J-7/8，指的是 7/8 饋線上的接頭，接頭為 N 型（較?。?，陽頭

TNCJ-NK，指的是轉接頭，一頭為 TNC 型陽頭，一頭為 N 型陰頭

SMA-JJ，指的是轉接頭，一頭為 SMA 型陽頭，一頭為 SMA 型陽頭

RP.SMAJ-NJ 指的是轉接頭，一頭為 SMA 型反接頭陽頭，一頭為 N 型陽頭

諸如此類。。。。

“常見連接器接插件轉接頭、饋線及工程應用詳解”，就分享到這來，有什么不明白的可以聯系客服，我們將為您詳細解答，歡迎大家繼續關注。
