上篇我們簡述了“連接器接插件機械規范要求之鎖緊力測試”，接下來，鵬基精密小編繼續給大家分享“連接器接插件機械規范要求之端子保持力測試”。

測試名稱：連接器接插件端子保持力測試

測試目的：測試連接器端子在裝進塑膠后，所能承受的軸向力量，以避免在使用時，因操作上的錯誤，而造成連接器退PIN及接觸不良等狀況。確保連接器在制造或使用過程中接觸端子（導體）的狀態（位置），避免外力（如制造過程焊線時的拉扯；SMT過程的熱變形力量；插拔時的力量，使用過程沖擊或振動產生的力等）使接觸端子（導體）偏離工作位置，導致連接功能喪失。

測試依據：EIA-364-29 (EIA-364-05)。

測試設備：推拉力試驗機

測試方法：

1、量測位移之變化

A、將測試樣品固定在治具上，并在端子裝配之反方向施加推力或拉力。

B、預拉或預推1/3的規格力量(max:3 lb)于端子上，并在樣品端子上選一參考點作為位移的量測原點。

C、以約每秒增加一磅的速度增加到所規定的力量并停留5~10秒鐘。

D、從參考點量測經此承受力量后，位移之變化是否合乎規格之規定。

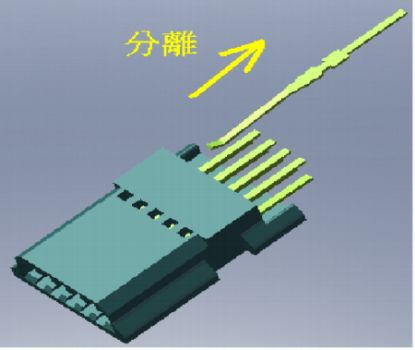

2、量測把端子推（拉）出HOUSING時的力量。

A、在測試樣品的端子施一軸力（拉或拔）直到把端子被推（拉）出塑膠體，并量測（推）出時

之最大力量。

B、所量測之最大力量是否大于規格所訂的最小規格值。

注意事項：

以量測位移之變化方式量測Contact Retention Force時，所加之荷重為一靜荷重，故在以拉力試驗機量測時，應特別注意到力量會衰減問題。

測試要點：

1 測試對像為整個連接器，full ass'y

2. 測試作用軸為連接器正常使用的方向（端子組裝的反方向）。

3. 除非特別指定，速度為25.4mm/minute。

4. 為破壞性測試。

規范要求：一般設定最小值（4.9N Min.）。

定義端子保持力是為了確保端子（導體）固定在塑膠內，已組裝在塑膠內的端子在制造過程中（如焊接/產品搬運過程中的拉扯／SMT過程）和使用過程中（如公母對插過程，或產品受到振動和沖擊）均會收到外力作用，所以端子和塑膠的保持力必須足夠，不會使端子在受到意外力后產生退 PIN，導致連接中斷，連接功能失效。

“連接器接插件機械規范要求之端子保持力測試”暫時分享到這，下篇鵬基精密小編將給大家分享連接器接插件機械規范要求之端子正向力測試，歡迎大家繼續關注。
